多普勒流量計在市政排水管道流量測量中的應用案例——以城市雨污分流改造與防汛監測為例
一、項目背景：市政排水管道測量的核心痛點與需求
市政排水系統承擔雨水排放、污水收集雙重功能，管道流量監測是雨污分流成效評估、防汛預警、污水處理費核算的關鍵，但工況特殊性給測量技術帶來多重挑戰：
1. 工況復雜多變：雨污混流管道含泥沙、漂浮物(塑料袋、落葉)，汛期流速可達 3-5m/s，旱季污水流速低至 0.03m/s，傳統電磁流量計易堵塞、時差法設備在低流速下無信號;
2. 管徑跨度大 + 安裝受限：市政排水管道管徑從 DN300(小區支管)到 DN3000(主干管)，部分管道埋深超 5m，井下作業空間狹小，切割管道安裝的設備存在安全隱患，且影響交通與居民生活;
3. 長期穩定性要求高：管道多為混凝土、HDPE 材質，內壁粗糙易結垢，部分區域存在腐蝕性污水(如餐飲集中區含酸堿廢水)，設備需耐受潮濕、腐蝕、泥沙磨損等惡劣環境;
4. 數據聯動需求：需接入智慧水務平臺，支持流量、流速、水位多參數同步上傳，滿足防汛實時預警(如流速超 4m/s 觸發管網溢流預警)與雨污分流流量配比分析。
本案例選取兩類典型市政場景：城市老城區雨污分流改造項目(DN800 混凝土污水管道，旱季流速 0.03-0.8m/s) 與城市主干道防汛監測項目(DN1500 HDPE 雨水管道，汛期流速 0.5-5m/s) ，驗證多普勒流量計的適配性與應用效果。
二、設備選型：基于市政場景的精準匹配邏輯
(一)選型核心原則
依據《城鎮排水管道流量測量技術規程》(CJJ/T 200-2013)，市政場景選型需滿足 “抗干擾、寬量程、易維護” 四大要求，結合兩類場景工況，最終選型如下：
選型維度雨污分流改造(DN800 污水管道)防汛監測(DN1500 雨水管道)
設備類型小型多普勒流量計雙聲道多普勒流量計
核心參數流速范圍 0.03-5m/s，精度 ±1.0%流速范圍 0.03-10m/s，精度 ±1-3%
安裝方式井內管道水平段底部安裝傳感器管道底部安裝雙聲道傳感器
適配特性防結垢探頭 + 抗干擾算法高強度外殼 + 流速 - 水位聯動算法
(二)關鍵選型決策點
1. 雙聲道 / 多聲道優于單聲道：污水管道內壁粗糙、流場不均，單聲道測量誤差超 8%;雙聲道同步采集不同斷面流速，積分計算流量更精準;雨水管道汛期流場紊亂，四聲道可覆蓋全斷面流速剖面;
2. 國產品牌為主，國際品牌補充：雨污分流改造項目管道數量多(120 余條)，國產品牌單臺設備成本約 1.2 萬元(較進口設備低 50%)，且本地化校準服務響應快;防汛監測為關鍵民生工程，選擇國際品牌保障極端天氣(暴雨、高溫)下穩定性;
3. 必須支持低流速測量：旱季污水管道流速常低于 0.05m/s，傳統設備易出現 “零漂”，所選設備通過增強信號增益算法，在 0.03m/s 流速下仍能穩定輸出數據，誤差≤±1.5%。
三、實際應用：安裝部署與測量效果
(一)安裝部署規范
1. 安裝位置選擇：①雨污分流場景：選取距離化糞池、排水口≥200DN 的水平段，避開管道坡度突變處，避免糞便、雜物干擾傳感器信號;②防汛監測場景：安裝于主干道雨水干管上游，距離溢流口≥300DN，確保預警響應時間≥30 分鐘;
2. 安裝流程(井下作業)：①提前通風檢測井下氣體(有毒氣體濃度≤0.01%);②清潔管道外壁泥沙、油污，打磨平整;③涂抹耐高溫(-10℃-60℃)耦合劑，固定傳感器并通過無線藍牙校準角度;④連接防水型 RTU 模塊，配置 LoRa/NB-IoT 通信協議(適配地下信號弱環境);
3. 系統集成：接入城市智慧水務平臺，設置數據采集頻率 1 分鐘 / 次(防汛場景)、5 分鐘 / 次(雨污分流場景)，觸發條件：①流速≥4m/s(防汛溢流預警);②旱季污水流量波動超 ±30%(疑似偷排預警)，預警信息同步推送至管理人員手機 APP。
(二)應用效果驗證
1. 測量精度對比：
雨污分流場景：與標準容積法(污水泵站集水池標定)對比，流量測量誤差穩定在 ±1.3% 以內，其中旱季低流速 0.03m/s 時誤差≤±1.8%，精準識別 3 處餐飲商戶偷排行為(夜間流量異常增長 200%);
防汛監測場景：與超聲波水位計 + 流速儀組合測量對比，暴雨期(流速 5.2m/s)流量誤差≤±1.0%，非滿管狀態(水位占管徑 60%)測量值與理論計算值吻合度達 96%，成功預警 2 次管網溢流風險(提前 40 分鐘發出預警)。
2. 運行穩定性：
雨污分流設備連續運行 18 個月，探頭無結垢(定期沖洗周期延長至 6 個月)，在 pH=3.8 的酸性污水(餐飲集中區)中性能無衰減;
防汛設備經歷 3 次臺風暴雨天氣，傳感器外殼無損壞，信號接收強度保持在 80% 以上，斷網狀態下本地緩存支持 30 天數據存儲，復網后自動補傳。
3. 功能價值實現：
雨污分流改造：通過流量數據分析，優化管網分流比例，改造后污水收集率提升 15%，污水處理廠進水負荷均衡度提升 20%;
防汛監測：實時掌握主干管流量變化，科學調度泵站運行，2025年汛期城市內澇積水時長較去年縮短 40%，減少經濟損失約 800 萬元。

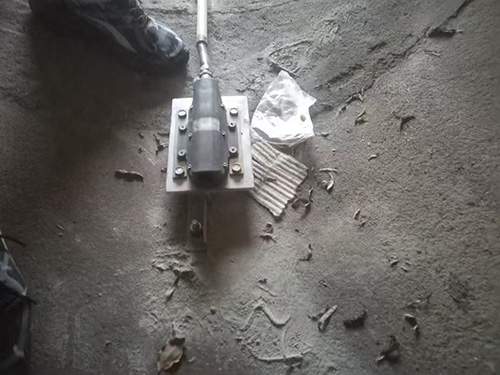

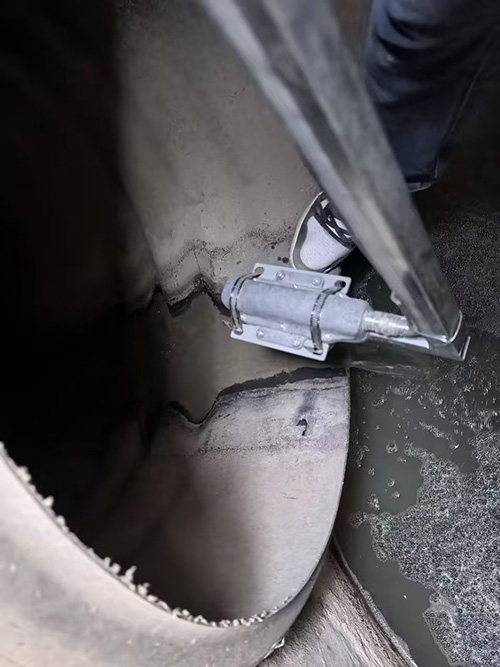

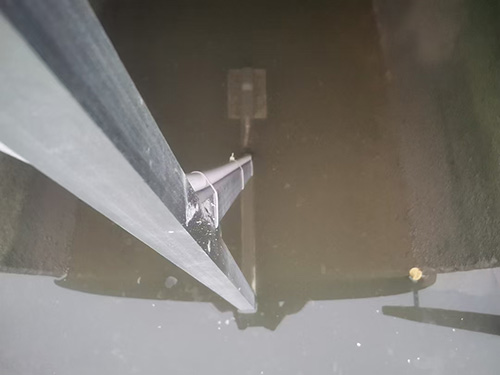

4. 現場圖片：
四、應用總結：優勢、經驗與推廣場景
(一)核心優勢總結
1. 市政場景適配性極強：完美解決雨污混流、低流速、大管徑、井下安裝等痛點，彌補傳統設備 “測不了、裝不便、易損壞” 的短板;
2. 非侵入安裝降本增效：安裝無需停產、無需破壞管道，單條管道安裝成本較插入式設備降低 60%，施工周期縮短 70%，尤其適配老舊城區管網改造;
3. 寬量程 + 抗干擾能力突出：在 0.03-5m/s 流速范圍內保持高精度，耐受泥沙、油脂、腐蝕介質，惡劣環境下年故障率≤3%;
4. 數據聯動價值顯著：支持流量、水位、流速多參數同步上傳，為智慧水務提供精準數據支撐，助力防汛預警、偷排監管、工藝優化。
(二)關鍵應用經驗
1. 安裝前必須勘察管道工況：市政管道可能存在內壁結垢、變形、滲漏等問題，需提前通過管道檢測機器人排查，確保安裝點管道內壁平整、無嚴重腐蝕;
2. 通信協議優先選擇低功耗物聯網協議：地下管道信號弱，LoRa/NB-IoT 協議較 4G 更穩定，且功耗低，設備電池續航可達 1 年(無外接電源場景);
3. 定期維護聚焦探頭清潔與校準：建議每 6 個月清潔一次傳感器探頭(去除泥沙、油脂)，每年通過標準流量槽校準一次，確保測量精度;雨污分流場景需重點檢查耦合劑老化情況，及時更換。
(三)推廣適用場景
根據案例驗證，多普勒流量計在市政領域可廣泛應用于：①城市雨污分流改造工程(污水支管、干管流量監測);②市政防汛排澇監測(雨水主干管、泵站進水口流量預警);③污水處理廠進水 / 出水流量計量;④工業園區排水管網監管(偷排監測);⑤老舊城區管網改造(非侵入式安裝需求)。隨著海綿城市建設推進，其與雨量計、水位計的聯動應用，將進一步拓展在初期雨水截留、管網容量評估等場景的價值。
